转碟曝气机

添加时间:2021/1/13 15:10:41    来源:国美(天津)水技术工程有限公司    点击次数:401

设备介绍

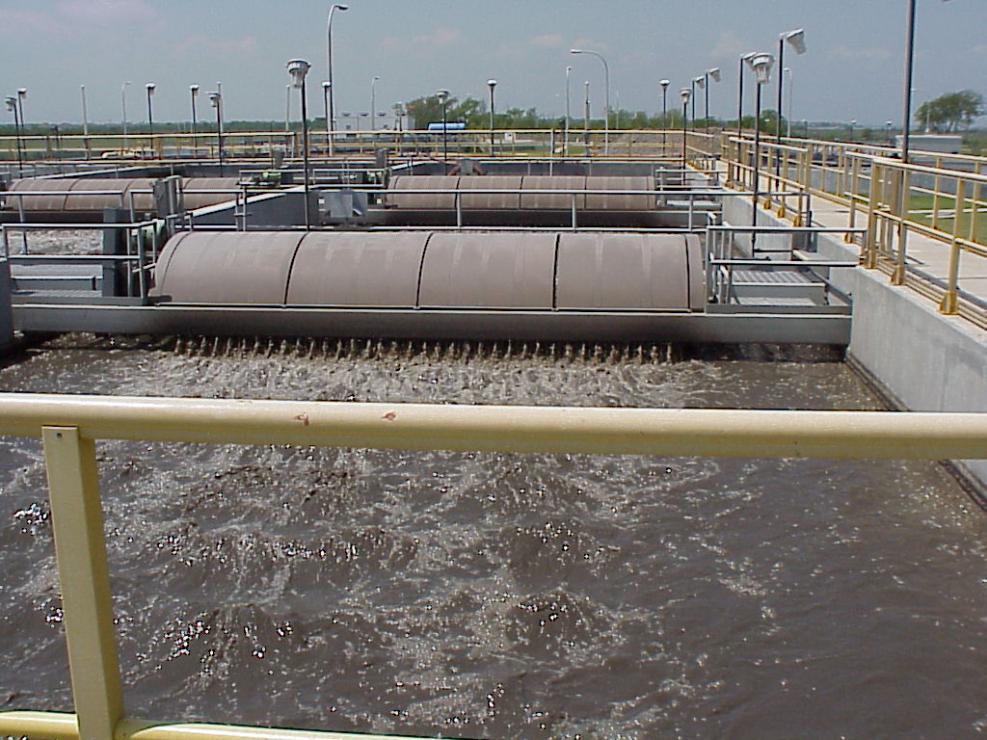

原主要用于ORBAL氧化沟的转碟曝气机由于其在污水处理厂中卓越的性能,目前已应用于卡鲁塞尔、VLR立环生化反应等各种氧化沟沟型的工程中。转碟曝气机是污水处理厂氧化沟工艺中的关键设备,属卧轴式表面曝气机。其作用是向污水中充氧,推动污水在沟中循环流动以及防止活性污泥沉淀,使污水和氧气充分混合接触,完成生化过程。

转碟曝气机由电机减速机驱动水平轴带动转碟旋转,在转碟旋转时起到充氧和推动水流流动的双重功能。曝气转碟的充氧性能及动力特性可通过增减转碟数量,改变转碟浸没水深或调节转速来进行调整。

转碟曝气机单个组合可横跨一条或多条通道,配合每条通道的转碟数量由需氧要求而定。在较大氧化沟设计中,将提供多个组合。对于一天中输氧量的波动,可用转碟的浸没深度变化来加以调整。对需氧量的长期变化或突发波动,可直接开关个别组合来解决。对遇到意外或事故情况时,可增加转碟的转数。

转碟曝气机的混合效率是其他任何曝气设备无法相比的。该设备的高混合效率,保证了在大多数全负荷条件下生物过程性能最优。

转碟曝气机由一组曝气转碟、水平转动轴、驱动装置、轴承及轴承座、联轴器、防溅板等组成。

二、转碟曝气机优势


1.世界领先的技术

ORBAL氧化沟工艺及转碟曝气机设备的创始公司美国Evoqua(Siemens )Water Technologies LLC.(原USFilter Envirex公司)授权国美(天津)水技术工程有限公司在中国独家制造,按照技术授权方的技术及品质标准和生产工艺进行生产,具有美国产品同等的质量。

碟片注塑模具由Evoqua(原Siemens )Water Technologies LLC.提供,全部采用Evoqua(原Siemens )Water Technologies LLC.指定的原装进口世界品牌的原料及添加剂,在国内采用日本三菱大型注塑机注塑成型,产品返销美国及世界其他地区。

碟片表面有符合水力特性的若干组呈径向直线排列的三角结节和圆形凹孔,这种独特结构使该转碟具有较高的氧传递效率和良好的混合效率,且比同类产品节能。曝气转碟被分成两个半片,采用不锈钢螺栓,黄铜螺母联接,可有效防止不锈钢螺栓与螺母之间的粘结现象。转碟与轴间采用进口抗老化材料制造的防滑弹性压条,可防止运转时转碟与轴发生松动。

2.科学的性能参数

Evoqua(Siemens )Water Technologies LLC.提供的科学的性能参数,经受了几十年的国内外近千个污水厂实际运行的考验。

3.精心筛选的碟片原材料

碟片材料是Evoqua(原Siemens )Water Technologies LLC.(原USFilter Envirex公司)在筛选了数百种不同原材料的基础上确定的,经受了几十年各种不同工况条件下的连续运行考验。碟片采用高强度聚苯乙烯,具有较高的强度及抗冲击性能,耐腐蚀,寿命≥20年;聚苯乙烯碟片重量轻,比重<1.0,大大低于国内同类产品的重量,明显改善了水平轴及轴承的受力情况,降低了水平轴的挠度,提高了轴承的使用寿命。

4.优秀的防腐工艺及可靠的防腐涂料

水平转动轴表面先进行喷砂处理,符合GB 8923Sa2 1/2级要求,喷砂后进行全面防腐,防腐涂料采用先进的互穿网络型涂料,具有良好的防腐性能。防腐层总厚度为180220μm。碟片材料中添加了抗紫外线组份,明显提高了碟片在室外条件下长期运转的抗老化性能。

5.先进的配套部件

驱动装置采用德国名牌产品,立式安装的户外型电动机及同一品牌的立式硬齿面减速机,噪音小,使用寿命长。

轴承及轴承座采用世界名牌在中国设立的独资公司的产品。水平转动轴采用双支承,有效降低减速机输出轴及轴承的负载,大大提高减速机的使用寿命。轴承采用调心滚子轴承,承载能力大,可自动调心,油脂润滑,使用寿命长。轴承带有分开式轴承座,安装维护方便。尾部轴承设有游动支承座,以克服安装误差,补偿因温度变化引起的轴向伸缩。轴承座采用球墨铸铁制造,并进行防腐处理,两端设有性能较好的密封,用以保证双向密封,防止润滑脂泄漏及污物进入轴承,适合潮湿的污水环境下长期运行。

水平转动轴钢管采用我国大型钢管公司的产品,并进行严格挑选,选择精度较高等级的产品,并经过压力调直及静平衡调整。

联轴器采用世界名牌独资公司的挠性联轴器,可补偿水平转轴的安装误差,承受较大的传递扭矩,减缓传动上的冲击振动,维护方便,使用寿命长。

6.完善的培训计划、郑重的质量承诺

为了更好的完成设备的供货、安装、调试、试运转及保证设备的长期正常的运转,我公司提供完善的培训计划。

为使业主放心使用,我公司对产品质量及售出服务作出了郑重承诺。

三、转碟曝气机的部件

1、曝气转碟

曝气转碟由Evoqua(Siemens )Water Technologies LLC.(原USFilter Envirex公司)授权本公司在中国独家制造,模具由Evoqua(Siemens )Water Technologies LLC.提供,并按照Evoqua(Siemens )Water Technologies LLC.的生产工艺和检验标准生产,使碟片完全达到Evoqua(Siemens )Water Technologies LLC.品质标准。碟片材料主要采用聚苯乙烯(PS),具有强度高、耐腐蚀、寿命长等特点。

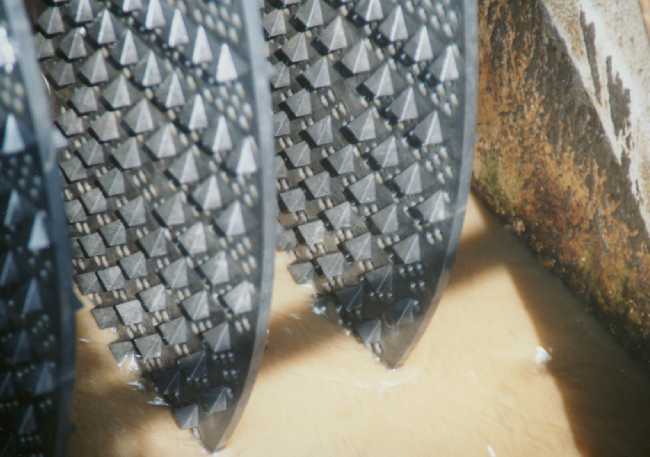

曝气作用和搅拌作用是由转碟面上的三角形结节形成的。结节都有一个基地面和一个顶点面,改变转碟的转动方向将会改变输氧特征和动力特征。该转碟具有较高的氧传递效率和良好的混合效率。

曝气转碟被分成两个半片,可在任何场合下很容易地装在轴上,并配有防滑装置,防止运转时转碟发生松动。

2、水平转动轴

曝气机水平转动轴有三种规格∅325、∅219采用厚壁无缝钢管制造,∅1526英寸)采用实心轴制造。水平转动轴强度高、刚度好,表面进行防腐处理,适合于污水接触的环境长期运行。

3、联轴器

每套驱动装置与水平轴之间由联轴器连接,每套由两个水平转轴及一套驱动装置组成的曝气机,两个水平转轴之间由两个轴承座分开,其间的连接也由一个联轴器连接完成。此联轴器采用挠性联轴器,可补偿水平转轴的误差,传递扭矩,减缓传动的冲击震动。

4、驱动装置

标准驱动装置采用立式安装的户外型电动机及立式硬齿面齿轮减速机,具有良好的自润滑系统,使用寿命长,故障率低。立式安装的电机,因其远离液面,从而减轻了水雾对电机绝缘性能的影响。电动机及减速机可24小时连续运行,允许中度冲击负荷,具有良好的防腐涂层和密封,适合在潮湿的污水环境下长期运行。如因工艺或用户要求,可选用其它形式驱动。

5、防溅板

防溅板采用玻璃钢或不锈钢材料,具有良好的防腐性能,适合潮湿的污水环境,用以防止转碟旋转时溅起的水花,打湿轴承、联轴器和驱动装置,以保证设备有良好的运行环境。

6、连接附件

地脚螺栓采用高强度热渗锌螺栓,其它连接附件、螺栓等紧固件采用不锈钢材料,具有良好的防腐性能,适合潮湿的污水环境。

四、氧化沟曝气转碟性能特点:

¨        世界领先的技术,几十年上千座污水厂的验证;

¨        工作水深大,充氧能力强,动力效率高;

¨        搅拌能力强,促使混合液处于不断的循环状态;

¨        防腐性能良好,使用寿命长;

¨        碟片采用轻质材料,工作效率高;

¨        结构简单,组装灵活,安装维护方便。

油水分离器

一、介绍

油水分离器可以去除含油工艺废水和暴风雨冲击污水中高达80%的油脂。如果含油废水的乳化程度很小,那么大部分的油脂可以被油水分离器去除。使用我们的油水分离器可以减轻后续单元的处理负担,并且在化学破乳剂添加到气浮工艺之前回收更多的油脂。

二、主要优势

1、杰出的经验

我们具有提供新型的、革新的、经济节省的污水处理方案的经验,可以满足石油及其他行业所有的环境条件下的解决方案。同时通过部件升级、设备改进和废水的循环/再利用来削减了运行成本。我们的系统比其它的系统能够回收更多的可再用油、需要较少的维护保养、并且更加安全可靠。

2、刮泥板需要较少的维护保养

我们最普通的刮泥机设计是使用一个四轴的链条和刮板的收集装置。在此布局中,刮板在链条的传动下绕4组轴和链轮运转,有2组在近池顶,有2组在底部。刮板持续不断的运转把水面的浮油撇到分离器的出水端。当刮板到达池体末端的时候,就会向底部运转,同时在此处把污泥送入池体进水端的漏斗。

3、滚筒撇油器提供可靠的油脂移除

滚筒撇油器确保安全有效的去除汇集的油脂甚至当视觉观测不到的时候。运转是连续的,不依赖于油水分离器中油脂层的厚度,也不需要操作人员的看管调整。

4、性能、安全和持久性

油水分离器的设计已经经过风险评估,保证安全运行。安全考虑包括:使用气密性的外盖来容纳有害的可调节的化学有机挥发性气体;经过特别设计的,高强度的,非金属的收集部件具有抗腐蚀,抗磨损,耐温性能等。

三、主要机械设备

1、非金属链条刮泥机:采用HS730高强度玻璃钢链条,配套非金属的刮板和链轮,配套紧固件采用不锈钢材质。

2、油脂去除:采用滚筒撇油器,基本去除纯油,配套机械设备;设有撇油管,可机械或手动操作。
