一、工艺介绍

Rim-Flo型二沉池是一种周边进水和周边出水的沉淀池，在污水厂里用作活性污泥法的二次沉淀池，具有较大的有效容积、较高溢流率、最佳水力稳定性、最大范围从水面和进水渠表面撇渣、最大的设计通用性及较低的造价等优点。

在Rim-Flo型二沉池中，生化池活性污泥混合液在二沉池的某点进入变断面周边进水槽，经进水槽底部的布水孔在整个周边均匀流入二沉池。二沉池的沉泥经变径吸泥管和集泥筒排泥池外；浮渣刮板将浮渣刮到排渣斗中，由排渣斗排出；进水槽浮渣亦由进水槽浮渣刮板刮到浮渣井排出。

Rim-Flo型二沉池与中心进水二沉池曾经进行过许多成本分析研究，如果两种类型的池子尺寸相同，研究结果表明当考虑了所有费用在内，两者的成本基本相同。由于在中心进水设计中，需要设置悬臂式出水槽和消能进水井，这就使Rim-Flo型二沉池的费用变得更有优势了。

由于Rim-Flo型二沉池可承受较高水力负荷，因此，池子比中心进水的较小。于是可大大降低占地和土建费用。

在现场实际装置中进行染料示踪剂的延伸测试证实了Rim-Flo型二沉池消除了短流，使整个池子容积被利用起来。

在进水渠中显色后分别经10分钟、20分钟和40分钟时间间隔进行测定。应该注意到整个池子容积已被有效利用起来，亦没有短流现象。池子的有效容积被完全利用的情况，正可说明Rim-Flo型二沉池比中心进水二沉池可减少表面积高达50%的原因。而中心进水二沉池就不一样，由于其水流已相对较高流速进入池子，造成涡流。即使准确地安装出水流槽并设置挡板以远离边墙，仍能受涡流的影响，从而减少了池子的有效容量。

进水流入环绕池周的渠道，渠道的断面是渐变的，使水流在渠道以等速流动，防止固体发生沉淀。进水环绕周边均匀地布水。进水渠道的底部设有配水孔管，配水孔管的大小与间距由国外凭借上百年的工程经验及电脑软件库进行设计计算，控制水头损失并保证水流沿整个池周均衡配水。配水孔管的间距布置避免了渠道底部产生固体沉积。

水流经过配水孔管进入池子后，被设置在进水渠道下方的折流板折流。消除了水流进入池子的“喷射”作用。于是水流在池壁与进水区挡水裙板之间进行完全、快速的扩散。挡水裙板建立了一个清水区，其断面面积使最大流量时的进水流速控制在1.5m/min。水流在挡水裙板下以低速匀流进入池子，然后流向外方、上方并以平缓的环流返回到周边出水槽。整池容积被利用起来，消除了可以形成短流的涡动。固体在悬浮状态中均匀降落。





二、工艺特点与优势

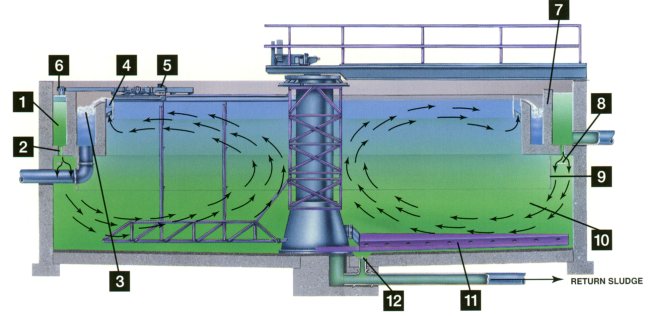

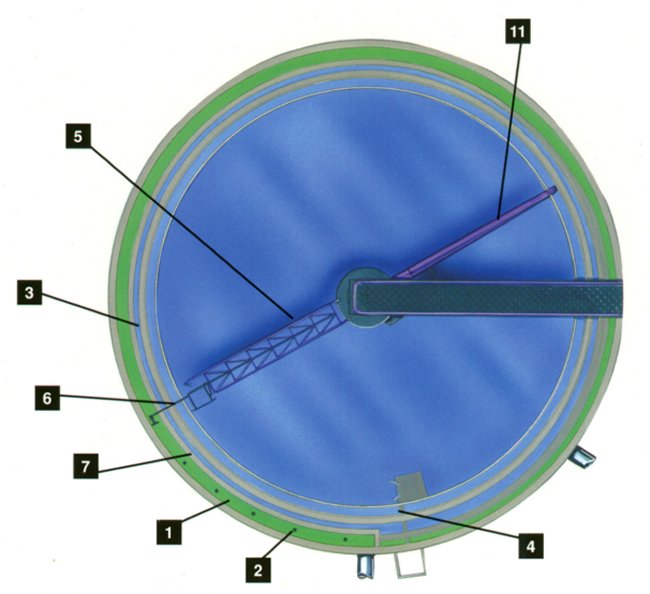

1、进水渠

渐变宽度以保证配水均匀性，利用变断面渠道，以保持水流等速运行，避免固体在渠内沉降。依处理规模不同设有单向或双向布水类型。

2、配水孔管

由电脑设计的配水孔管的大小与间距，为环绕整个池周流入均匀分布的流量提供可控水头损失。同时消除了水流进入池子的“喷射”作用和旋流，并可以避免固体沉降下来。

3、出水渠

水力学上设计成渐变宽度，可适应大量程流量。周边出水减少短流，使堰和渠均便于清理。

4、出水堰和浮渣挡板

采用三角薄壁堰出水，浮渣挡板可有效防止浮渣进入出水渠。

5、全池表面撇渣

表面撇渣设备连同进水渠撇渣设备安装在与桁架相接的竖壁上。

6、除渣

进水渠浮渣随水流汇集于靠近末端的较小区域内，可开启排渣堰方便的将浮渣排出池外的浮渣井。

7、共用渠壁

进、出水渠共用一个公共渠壁，可节约土建费用。

8、折流板

置于配水孔管之下，可消除“喷射”和“旋流”，保证水流快速、完全分散。

9、进水区挡水裙板

该裙板延伸至水面下1.5m。帮助水流直接进入配水区。水流沿周边作均匀配水，并且起到絮凝区的作用。在最大流量时流速控制在1.5m/min以下，减小了进水对清水区的搅动。

10、巨大进水面面积

保证入口流速较低，并有助于絮凝作用。

11、Tow-Bro型吸泥管

可以有效地吸除活性污泥。

12、池子排水孔

吸泥管以上的污水可通过吸泥管将其完全排出，而吸泥管以下的污水可通过排水孔将其迅速排空，便于维护检修。此种形式的沉淀池，如果配合我公司的Tow-Bro单管吸泥机使用可取得最为理想的出水效果。

三、Tow-Bro单管吸泥机

Tow-Bro单管式吸泥机是依据水力学理论和二沉池底部污泥特性，采用异型管结构的吸泥装置，与常用的吸泥机相比，吸泥管在整个池底有比例的均匀收集，可获较高的污泥抽取量，可减轻设备重量约30%。由于排泥管的设计符合池底部污泥水力分布特征，可使二沉池排泥浓度提高20%～30%，从而增加生物反应池污泥浓度，大辐度提高氧化沟生化反应效率和污泥脱水效率，减小池容、降低工程造价。

单管中心驱动吸泥机安装在中心支柱上，与中心驱动装置相连的中央焊接转笼，带动吸泥机的集泥筒、吸泥管、桁架、撇浮渣机构等，沿池底转动。吸泥管将污泥由池底收集至中心排泥管后，通过池内水压排至池外。

Tow-Bro单管吸泥机六大优点：

¨        吸泥迅；

¨        污泥浓度高；

¨        最小污泥搅动；

¨        平衡的水循环设计；

¨        经济；

¨        灵活的运用和维护。

关于Tow-Bro单管吸泥机的详细性能参数见“Tow-Bro单管吸泥机”单体样本。
