一、集三项久经考验技术于一体的二沉池



Trans-Flo矩形周进周出二沉池一个主要的设计特点是，将三项久经考验的废水处理技术，取其各自的工艺优越性相结合而成。因此，与典型的矩形平流式二沉池相比，Trans-Flo 二沉池表面负荷和固体负荷均可以更高，更能适应占地紧张的工况。此外，这种新型设计的Trans-Flo 矩形周进周出二沉池与典型的平流沉淀池相比，不仅占地小、土建省，而且二沉池出水SS低。

二、工艺原理

Trans-Flo二沉池，将Rim-Flo圆形周进周出二沉池，Tow-Bro液压吸泥管及链条刮泥机等三项技术集于一身。

进水流入沿池长方向的进水渠内，通过渠底的配水孔进入沉淀池。水流向下流，然后横跨池底，向上再折流回出水渠。整个池容被有效利用，避免了短流。混合液中污泥均匀地沉降下来。

沉淀在池底的污泥由链条刮泥机刮入就近的液压吸泥管中。刮板以0.3m/min或更小速度运行，避免对污泥层造成搅动，保证较低的出水SS。吸泥管上有一系列的吸泥孔，沿池宽方向均匀地、不间断地吸除沉淀的污泥。

吸泥管总是先排除污泥浓度最高的底层污泥，不会产生不必要的稀释，保证了活性污泥法需要回流的污泥浓度。因为在沿池长方向上污泥均匀地沉淀，所以池底的吸泥管等距离布设使污泥在池内的平均停留时间保持在20min左右。

这样保证了回流污泥的活性更好、浓度更高，较低的出水SS，同时降低了生化池氧的需求量。

 SHAPE  \* MERGEFORMAT

三、技术优点

Trans-Flo矩形二沉池用于现有沉淀池的改造相对比较便宜，并且因为可共用墙壁结构，对于多池设计或占地限制的工程是一种高效投资的选择。它能够更好地替代桁车式或其他吸泥机。对于新建项目，Trans-Flo矩形二沉池比圆形沉淀池需要的设备少，土建投资少。Trans-Flo二沉池技术可靠，久经考验。其优点包括：

n  横、折流

¨        使处理水量最大化

¨        避免进水短流

¨        出水悬浮物较低

¨        大大地减少对池体长度的要求

¨        减少空间需求

n  吸泥管

¨        最大化固体负荷

¨        污泥的快速吸除使污泥停留时间最小化

¨        避免了污泥的反硝化上浮

n  链条刮泥机

¨        共用墙壁降低了建设成本

¨        平坦的池底使污泥层扰动最小

¨        降低出水悬浮固体

¨        适宜现有沉淀池改造

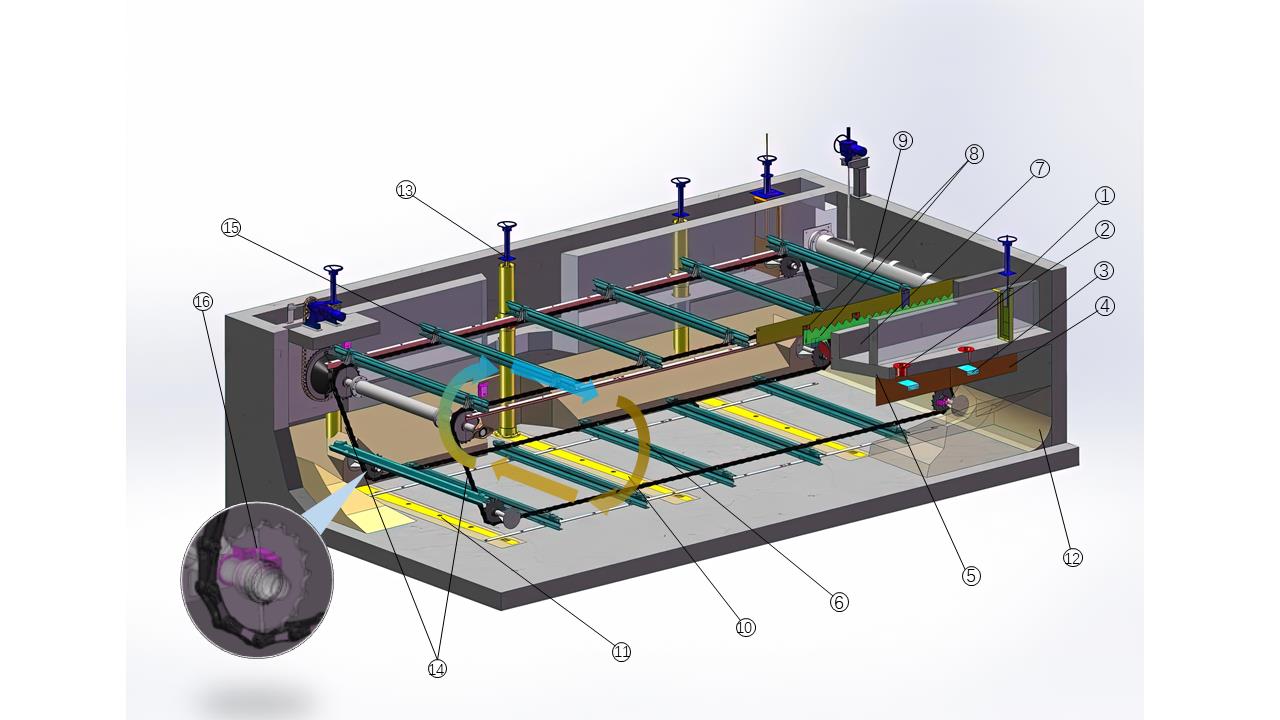

四、结构组成

 SHAPE  \* MERGEFORMAT



1、进水渠

渐变的渠宽设计有利于控制水流速度，避免污泥沉积。

2、配水孔管

配水孔管的尺寸和间距可确保沿池长方向均匀布水，并减少水头损失。同时消除了水流进入沉淀池的“喷射”作用和旋流。

3、进水挡板

使水流快速、完全地分散，避免射流。

4、进水裙板

使进水沿着长方向均匀布水，起到一个絮凝区的作用。

5、布水区

大的布水区能够保证较低的入流速度，有利于絮凝作用。

6、横折流

充分利用池长和池宽，使表面负荷最大化，避免短流。

7、出水渠

出水渠的水力学设计可适应大流量范围。渐变宽的断面设计使水流匀速流过渠道，防止短流。

8、出水堰和浮渣挡板

出水堰的高度可调。浮渣挡板可有效防止浮渣进入出水渠。

9、全池撇渣

保证全池有效除渣。

10、液压吸泥管

实践证明，若干根带有大孔径吸泥孔的吸泥管沿池长方向等距布置，可以有效地、连续地吸除池底污泥。

11、吸泥孔

选择合适的吸泥孔孔径和间距，避免浓缩的污泥绕过这些吸泥孔。

12、墙角斜面

将污泥导向池底以便吸除。

13、套筒阀

可控制不同的排泥速度，可手动操作，也可配备电动执行机构实现自动操作。

14、链条

注塑NCS720S或高强度HS730高强度玻璃钢链条安装简便、寿命长、性能可靠。

15、刮板

加强型玻璃钢刮板长度可达10m。刮板上的刮片使池内污泥清除效果更好，轻柔地推动污泥送入吸泥孔。

16、监控系统

监控系统在水上刮板附件设置非接触式感应器，用于监测刮板平行的移动状态，当监测到刮板出现倾斜时系统及时报警和停机。

在水下设置高精度传感器，实时检测水下链条运行状态，对链条系统的卡阻，断链，不同步等故障现象快速响应。

刮板倾斜量报警值可设定和调整，以满足现场实际需求。

五、非金属链条刮泥机设备

非金属链条刮泥机是矩形沉淀池的刮泥除渣设备，该设备可24小时连续循环运行。刮泥机与吸泥管联合工作使沉淀污泥有效快速去除。刮泥机刮泥的同时还具备撇除水面浮渣的功能。

链条刮泥机设备的可靠性已经得到验证。其链条、链轮及刮板均采用先进的、适宜的材料，既减少磨损又延长使用寿命。新安装的链条刮泥机设备很经济，改造现有矩形二沉池使用这种刮泥机也很廉宜。

牵引链皆为非金属材质，有两种型号：NCS720S聚缩醛树脂注塑链条和HS730高强度玻璃钢链条。

关于非金属链条刮泥机的详细性能参数，详见“非金属链条刮泥机”单体样本。
