双层沉淀池工艺

添加时间:2021/1/13 14:55:20    来源:国美(天津)水技术工程有限公司    点击次数:511


一、工艺介绍

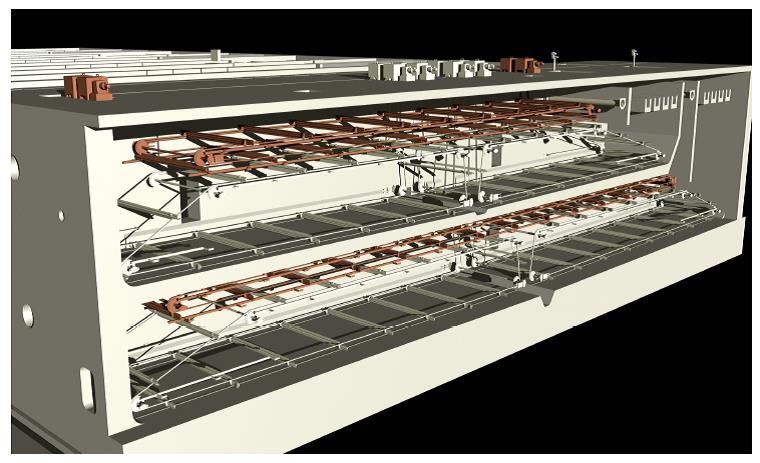

双层沉淀池,即2个平流沉淀池叠放在一起,每个池子有单独的进水系统分别进到上下两层池体中,上下两层沉淀池分别设置单独的刮泥设备,上下两层沉淀池共用出水系统及污泥斗。

平流沉淀池是一种历史悠久的沉淀池型,因为它具有构造简单、池深浅、造价低、操作维护方便、能耗低、便于排泥等优点,在大、中型水厂及污水厂中得到广泛应用。然而随着城市建设的迅猛发展,大中型城市的可利用建设用地不断减少,土地征地费用不断增高。因此,新建水厂及污水厂的建设场地面积往往受限,平流沉淀池占地面积过大的缺点日益凸显。双层平流沉淀池在继承普通平流沉淀池优点的基础上,有效减少了占地面积,使建设用地较少的紧凑型水厂及污水厂采用平流沉淀池成为可能。

双层沉淀池从上世纪90年代开始应用,曾在日本、美国和其他一些国家应用。早期在美国USFilter应用这一技术的污水处理厂包括:俄亥俄州、波士顿、Massachusetts Deer Island 污水处理厂,这些厂分别在上个世纪九十年代初期开始投运。后来新加坡的一些新建污水厂也应用这一新技术。目前,双层沉淀池在我国一些占地紧张的水厂及污水厂也开始应用。

二、工艺流程

进水渠内的污水通过设于渠道底部的每格沉淀池的进水孔进入堰前分水区,为保证进入上下层池体的流量相同,在分水区通过设等长分水堰使污水分别进入双层沉淀池上下层池体;通过分水堰后的污水,进入配水室,然后经配水穿孔花墙流入沉淀区。在沉淀区,污水完成固液分离,上清液通过出水堰流入出水槽,汇集后进入出水总渠,再进入下一级污水处理单元。出水堰上下层池体独立设置,出水槽上下层池体共用。

上下层池体的池底坡度相同,以保证排泥效果和链条刮泥机的正常运行。链条刮泥机沿池底缓慢移动,将上下层污泥缓缓推入设于进水区的污泥斗。上层刮泥机当刮板转到水面时,将浮渣推向出水区前的撇渣管,防止浮渣进入上清液,影响出水水质。泥斗中的污泥通过回流污泥泵回流至生化池,剩余污泥通过剩余污泥泵排至污泥处理系统。

三、工艺优势

¨        双层布置可大幅节省占地;

¨        共用池壁可节省土建工程量;

¨        可做成全地下式结构,上面可覆土进行景观、园林绿化设计;

¨        可广泛用于污水厂初沉、二沉以及给水厂的沉淀池;

上下层链条刮泥机分别设置独立驱动系统,互不干扰,下层可采用我司独有的高强度链条,使整个系统运行更灵活,可靠性更高。
